Popis

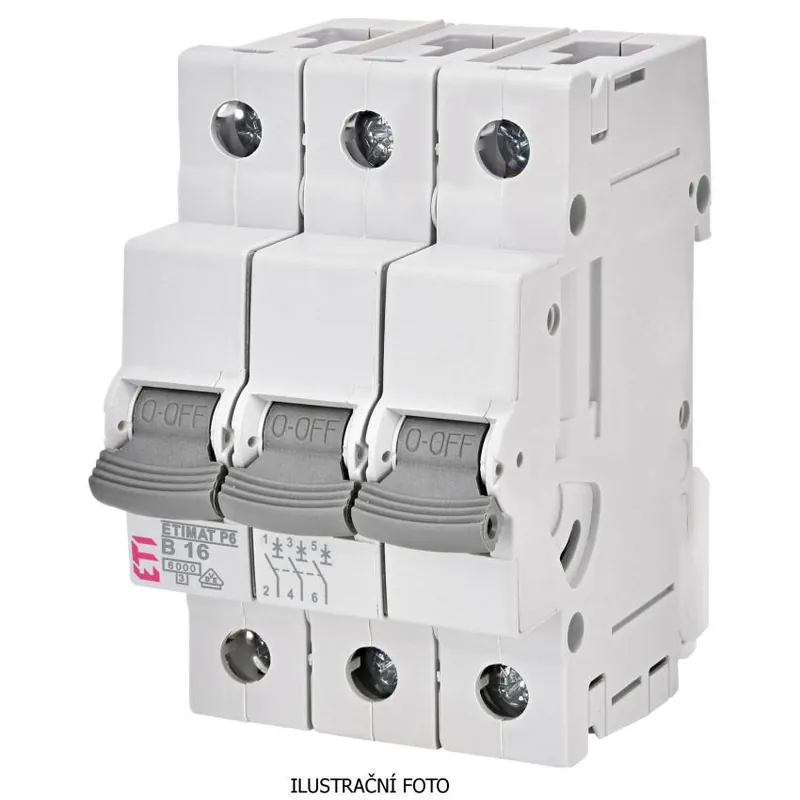

Třípólový jistič ETIMAT P6 3P B4 od společnosti ETI je určen k ochraně trojfázových elektrických obvodů před přetížením a zkratem. S jmenovitým proudem 4 A a vypínací charakteristikou B je ideální pro ochranu světelných systémů, zásuvkových okruhů nebo menších spotřebičů, kde jsou nároky na přesnou a rychlou reakci na nadproudy. Nabízí vysokou spolehlivost, jednoduchou instalaci a robustní konstrukci vhodnou i pro náročné podmínky.
Technické parametry:
-
Funkce: MCB (Miniature Circuit Breaker)
-
Počet pólů: 3 (3 chráněné póly)
-
Jmenovitý proud (In): 4 A
-
Vypínací charakteristika: B
-
Typ napětí: AC
-
Jmenovité napětí (Un): 415 V
-
Jmenovitá frekvence: 50/60 Hz
-
Jmenovité izolační napětí (Ui): 500 V
-
Jmenovité impulzní výdržné napětí (Uimp): 6 kV
-
Jmenovitá zkratová odolnost (Icn) dle EN 60898:
-
při 230 V: 6 kA
-
při 400 V: 6 kA
-
-
Jmenovitá zkratová odolnost (Icu) dle IEC 60947-2:
-
při 230 V: 6 kA
-
při 400 V: 6 kA
-
-
Třída omezování proudu: 3
-
Kategorie přepětí: 3
-
Stupeň znečištění: 2
-
Vhodný pro zapuštěnou montáž: Ano
-
Současné spínání nulového vodiče: Ano
-
Možnost doplňkového vybavení: Ano
-
Šířka: 3 moduly (54 mm)
-
Vestavná hloubka: 70 mm
-
Stupeň krytí: IP20
-
Provozní teplota: -40 až +70 °C
-
Připojitelný průřez vodiče:
-
Lankové vodiče: 125 mm²
-
Plné vodiče: 125 mm²
-
-
Normy: EN 60898-1, IEC 60947-2
Výhody:
-
Spolehlivá ochrana trojfázových obvodů s nízkým proudem
-
Charakteristika B vhodná pro standardní zátěže
-
Kompaktní a robustní provedení
-
Jednoduchá a rychlá instalace
-
Možnost rozšíření o doplňkové příslušenství
Použití:
- Ideální pro ochranu osvětlení, zásuvkových rozvodů a menších trojfázových zařízení v obytných, kancelářských, komerčních a lehce průmyslových instalacích.
