Popis

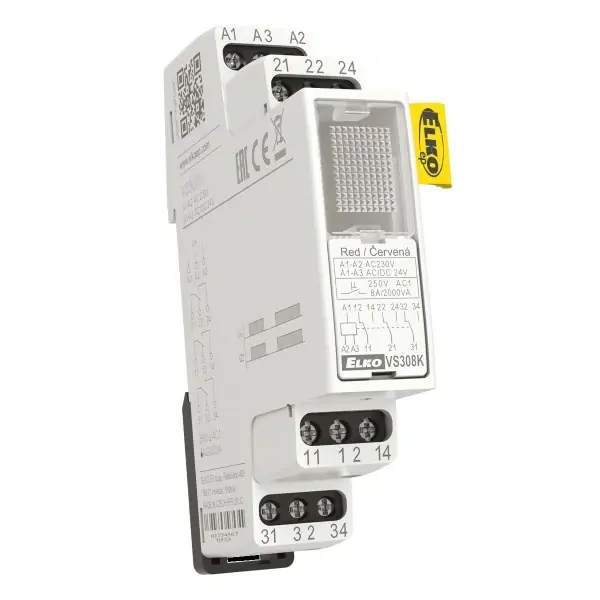

ELKO-EP 2271 VS308K/zelená je spolehlivé pomocné relé určené pro montáž na DIN lištu v rozváděčích a řídicích skříních. Nabízí univerzální napájení, kompaktní rozměry a tři přepínací kontakty pro ovládání různých obvodů. Díky robustnímu provedení a jasné signalizaci je vhodné pro průmyslové, komerční i domácí aplikace, kde je potřeba spolehlivě přepínat spotřebiče, světelné okruhy nebo řídicí signály.
Relé poskytuje jednoduché zapojení: napájecí svorky jsou A1-A2. Podporuje dvě vstupní napětí, což zvyšuje flexibilitu použití: AC230V (5060 Hz) a ACDC24V (5060 Hz). Příkon je nízký a efektivní, udává se 10.3VA/1.1W, a tolerance napájecího napětí je -15%/+10%.
Bezpečné přepínání zajišťují tři stykové skupiny: 3xAgNi přepínací kontakty s odolným kovovým povrchem pro spolehlivý provoz a dlouhou životnost. Pro okamžitou vizuální kontrolu je na čelním panelu velkoplošná signalizace; stav výstupu indikuje LED-zelená dioda, která je dobře čitelná i v hůře osvětlených rozváděčích.
Konstrukce dovoluje instalaci v libovolné pracovní poloze a provoz v rozsahu teplot -20..+55°C, takže relé zvládne běžné provozní podmínky v budovách i lehkém průmyslu. Upevnění na DIN EN60715 lištu zajišťuje snadné a rychlé nasazení do rozváděče. Krytí z čelního panelu je IP40, což odpovídá běžným požadavkům pro vnitřní rozváděče. Kompaktní rozměr 90×17.6x64mm šetří místo a usnadňuje instalaci, přičemž hmotnost 78g zaručuje jednoduchou manipulaci.
PARAMETRY
- Napájecí svorky: A1 – A2
- Napájecí napětí: AC 230 V / 50-60 Hz
- Napájecí napětí: AC/DC 24 V (50-60 Hz)
- Příkon: AC max. 10.3 VA / 1.1 W
- Tolerance napájecího napětí: -15%; +10%
- Počet kontaktů: 3 x přepínací (AgNi)
- Indikace výstupu: velkoplošná signálka
- Pracovní teplota: -20.. +55 °C
- Pracovní poloha: libovolná
- Upevnění: DIN lišta EN 60715
- Krytí: IP40 z čelního panelu
- Rozměr: 90 x 17.6 x 64 mm
- Hmotnost: 78 g
