Popis
Plastový zapuštěný rozvaděč pro vnitřní použití s kapacitou až 48 modulů.
Rozvaděče jsou kompletně vybavené s bezšroubovými svorkami dle normy ČSN 332130 ed.4 Elektrické instalace nízkého napětí. Tento rozvaděč je určen pro zapuštěnou montáž do interiéru a umožňuje instalaci 48 modulů (96 půlmodulových svorek) na čtyřech lištách a ve čtyřech řadách. Je vybaven neutrální i uzemňovací svorkovnicí a vyroben z odolného plastu v bílé barvě RAL 9010 s UV stabilizací. Dvířka jsou plná, neprůhledná a bez zámku. Rozvaděč je vhodný pro jmenovitý proud 63 A a napětí 400 V, což zajišťuje spolehlivé a bezpečné rozvody. Stupeň krytí IP30 a izolační třída II zajišťují ochranu při standardních vnitřních instalacích. Díky zapuštěnému provedení a montáži pomocí šroubů je vhodný pro bytové i komerční prostory.

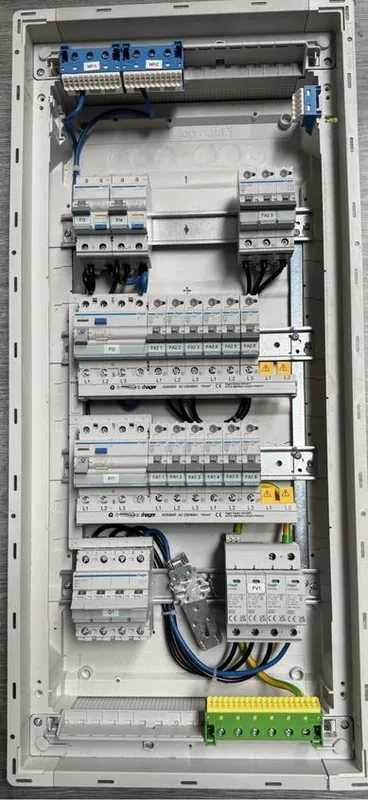

Rozvodnice 48 modulů obsahuje:
Rozvaděč Volta VU48NC 4-řadá, 48+8 mod., bezšroubové svorky 1ks
Chránič proud. s nadproud. ochr. char. B 1+N 6kA 0.03A IN=10A bezšroubové svorky ADS910D 2ks
Chránič proud. 4pól. 40 / 0.03A bezšroubové svorky CDS440D 2ks
Svodič přepětí kombi. T1+T2 12,5KA 3+1 se sig. SPA931 1ks
Vypínač SBN441QC
Jistič 1pól. 16A char.B 6kA bezšroubové svorky MBS116 12ks
Jistič 3pól. 16A char.B 6kA bezšroubové svorky MBS316 1ks
Hřeben propojovací KDN363F 2ks
Propojka KCF668L 4-pólové propojení ze shora pro 3 řady, levé 1ks
Ukončeni hřebenových přípojnic 3 POL. KZN023 4ks
Ochranná krytka hřebenové přípojnice jističů KZ059 2ks
Kapsa na dokumenty 220x240mm VZ407 1ks
Technická dokumentace
Výrobní štítek
Klíčové vlastnosti
- Plastový zapuštěný rozvaděč pro vnitřní použití
- Jmenovité napětí: 400 V, jmenovitý proud: 63 A
- 4 lišty a 4 řady s kapacitou 48 modulů (96 půlmodulů)
- Součástí neutrální a uzemňovací svorkovnice
- Dvířka neprůhledná, bez zámku
- Rozměry: 755,5 × 348 × 98 mm
- Vestavěné rozměry: 740 × 314,5 × 89 mm
- Počet jednotek šířky: 12
- Materiál: plast, barva bílá (RAL 9010), odolnost vůči UV záření
- Stupeň krytí IP30, izolační třída II
- Montáž upevněním pomocí šroubů
- Odolnost vůči žhavicímu drátu: 650 °C
