Popis

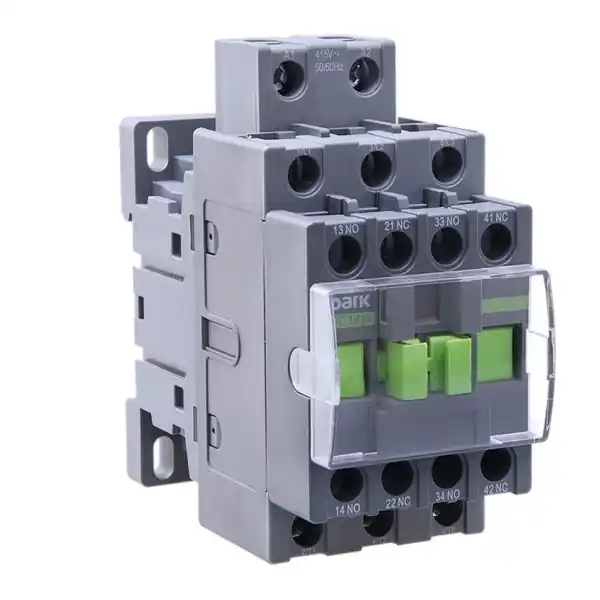

Noark 101100 11 3P 415V Stykač 3pól,9A 415VAC,1vyp.+1 zap.p.k.
Stykače Ex9C jsou určeny pro rozmanité aplikace včetně těžkého průmyslu. Rozdělení do čtyřech typových velikostí přináší optimalizaci elektrických parametrů a mechanických rozměrů. Všechny tyto typové velikosti mají shodné příslušenství v podobě pomocných kontaktů. Nadproudová relé Ex9R se liší dle typové velikosti tak, aby je bylo možné použít se stykačem úměrného jmenovitého proudu. Typová velikost 18 obsahuje stykače se jmenovitými proudy AC-3 9, 12 a 18 A při 400 V. Velikost 38 je tvořena jmenovitými proudy 25, 32, 38 A. Verze 65 je rozdělena na proudy 40, 50 a 65 A. Konečně typová velikost 100 je pokryta jmenovitými proudy 80 a 100 A.
PARAMETRY
| Parametr | Hodnota |
|---|---|
| Typ napětí pro ovládání | AC |
| Počet pomocných vypínacích kontaktů | 1 |
| Druh elektrického zapojení hlavního obvodu | Kabelová svorka |
| Jmenovitý provozní výkon při AC-3, 400 V | 4 |
| Jmenovitý provozní výkon Ie při AC-4, 400 V | 4 |
| Počet pomocných zapínach kontaktů | 1 |
| Počet hlavních vypínacích kontaktů | 0 |
| Jmenovité řídicí napětí Us při AC 50HZ | 415 |
| Modulární verze | NE |
| Počet hlavních zapínacích kontaktů | 3 |
| Jmenovitý provozní proud Ie při AC-3, 400 V | 9 |
| Jmenovitý provozní proud Ie při AC-4, 400 V | 9 |
| Jmenovité řídicí napětí Us při DC | |
| Jmenovitý provozní proud Ie při AC-1, 400 V | 25 |
