Popis

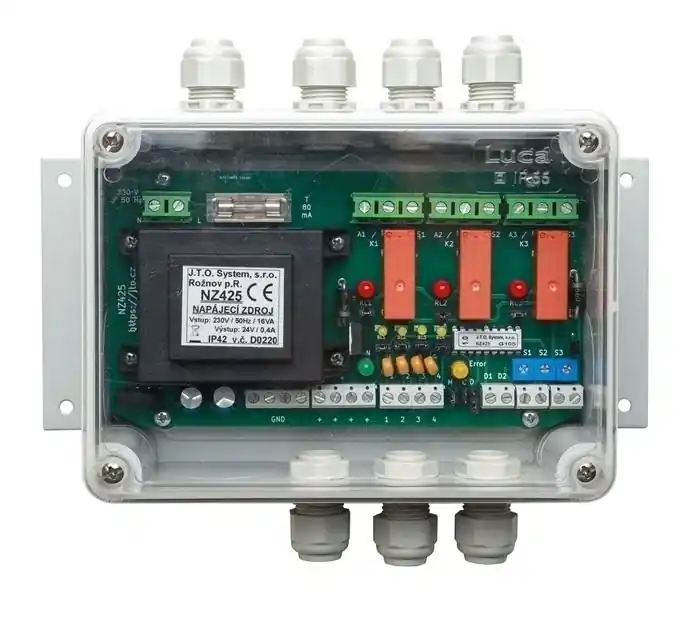

Napájecí zdroj NZ425 a NZ425-DIN – Napájecí zdroj 24 V / 0,4 A
- Vyhodnocovací elektronika pro čtyři snímače 4 – 20 mA
- Tři nastavitelné výstupy indikace překročení úrovně
- Tři samostatná výstupní relé
- Možnost využití paměťové funkce
- Samostatný výstup pro připojení sirény
- Možnost připojení záložního zdroje
- Nastavitelné zpoždění sepnutí relé
Napájecí zdroj NZ425, NZ425–DIN slouží k napájení jednoho až čtyř kusů snímačů plynu. Zdroj NZ425, NZ425-DIN umožňuje současně zpracovat signál ze snímačů s výstupem 4-20 mA. Tři relé, která jsou obsažena na desce elektroniky zdroje, zajišťují výkonové bezpotenciálové oddělení výstupu snímačů a zabezpečují snadnou návaznost na nadřízený systém či ovládané akční prvky (jako jsou ventily, ventilátory, majáky, …). U všech tří relé lze volit klidový stav – tj. zda kotva relé je v klidu přitažená nebo ne. Pro každé relé je možné nastavit ve zdroji úroveň vstupního signálu, při které bude reagovat. Ve zdroji je možné uživatelsky nastavit paměť pro relé č. 2 a zvolit funkci pro relé č. 3 s případným zpožděným zpracováním signálu ze snímače. Volitelné zpoždění odezvy relé 3 v průběhu činnosti se využije pro zpoždění alarmu např. při krátkodobém lokálním překročení koncentrace CO v garáži apod.
Na zdroj je možné připojit až 4 ks snímačů GSC4, GSR8 či GSU2N nebo detektory GR31 se zapojenou proudovou smyčkou. Zdroj NZ425 je realizován v plastové krabici s průhledným krytem. Kabely se přivádí průchodkami na krabici zdroje. Varianta zdroje NZ425-DIN nemá plastovou krabici. Pomocí vlastního držáku se montuje na DIN lištu do rozvaděče.
