Popis

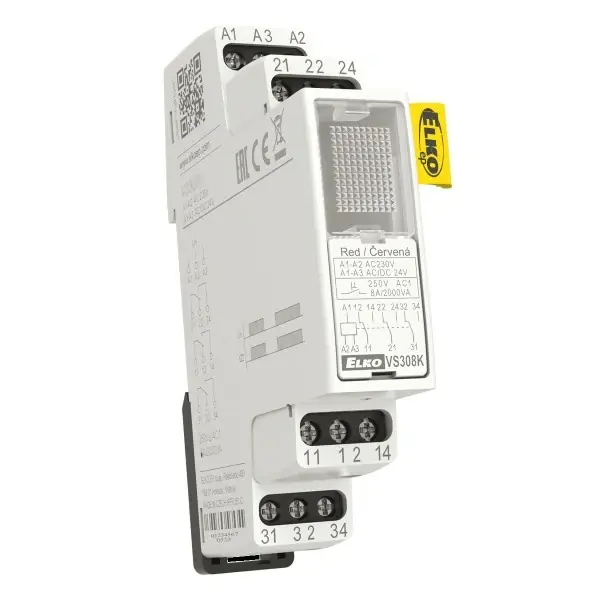

Pomocné relé ELKO-EP 2269 VS308K/červená nabízí kompaktní a spolehlivé řešení pro přepínání obvodů v rozvaděčích, automatizačních systémech i průmyslových aplikacích. Díky třem přepínacím kontaktům zvládnete současně ovládat až tři obvody s proudovou zatížitelností 8 A na kontakt.
Konstrukce je určena pro rychlou montáž na DIN lištu podle normy EN 60715 a přehledné zapojení usnadňuje servis. Pro připojení slouží svorky A1 – A2.
Model je dostupný ve dvou napájecích variantách: AC 230 V /50-60 Hz, nebo AC/DC 24 V (50-60 Hz). Napájecí napětí má toleranci -15%; +10%. Příkon při napájení střídavým je AC max. 10.3 VA /1.1 W, což zajišťuje energetickou efektivitu při běžném provozu.
Relé má 3 x přepínací (AgNi) kontakty pro spolehlivé přepínání a dlouhou životnost. Stav výstupu je indikovaný velkoplošnou signálkou, přičemž stav sepnutí zobrazuje vysoce svítivá červená LED. Provozní teplota je -20.. +55 °C a relé funguje v libovolné pracovní poloze.
Krytí z čelního panelu je IP40, což poskytuje základní ochranu proti dotyku a vniknutí drobných pevných částic. Rozměry pouzdra jsou 90 x 17.6 x 64 mm a hmotnost činí 78 g, proto relé šetří místo v rozvaděči a umožňuje hustou instalaci více modulů.
