Popis

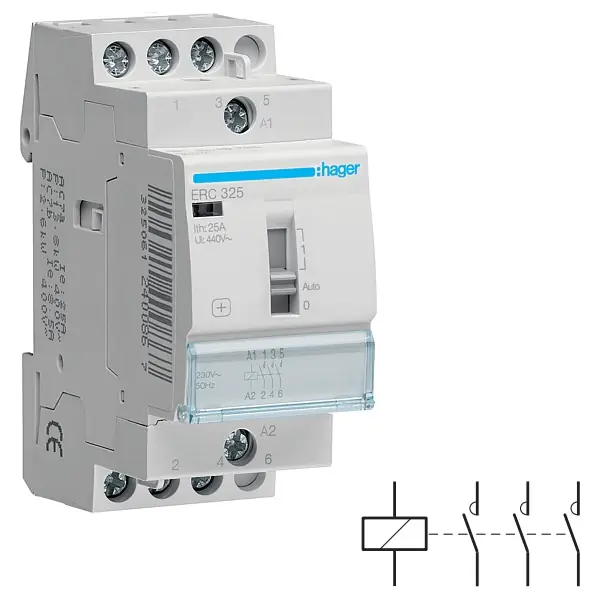

Instalační stykač HAGER ERC325 na DIN lištu typ kontaktu 3 Spínací, jmenovitý proud 25A pro ovládání a automatizaci elektro obvodů.
Stykače s ručním ovládáním pro ovládání obvodů
Tyto stykače mají na přední straně přepínač pro možnost volby ze tří nastavení:
– OFF: Kontakty rozepnuty (bez možnosti elektrického ovládání)
– AUTO: Automatický režim (cívka je elektr. ovládána)
– ON: Kontakty sepnuty (bez možnosti elektrického ovládání)
PARAMETRY
provozní napětí AC: 230 V
frekvence: 50 Hz
jmenovité izolační napětí: 250 V
ovládací napětí AC: 230 V
jmenovité impulzní výdržné napětí: 4 kV
jmenovitý proud: 25 A
doba aktivování při otevírání: 15 ms
doba reakce při zavírání: 25 ms
průřez pro flexibilní vodiče: 1 – 6mm²
průřez pro pevné vodiče: 1 – 10mm²
typ kontaktu: 3S
typ připojení: se šrouby
Stykač je elektromechanické zařízení, které slouží k přepínání elektrického proudu. Obvykle se používá v průmyslových a automatizačních aplikacích, kde je potřeba ovládat velké proudy a napětí. V podstatě jde o silové relé, které pomocí malého ovládacího proudu přepíná hlavní proud.
