Popis

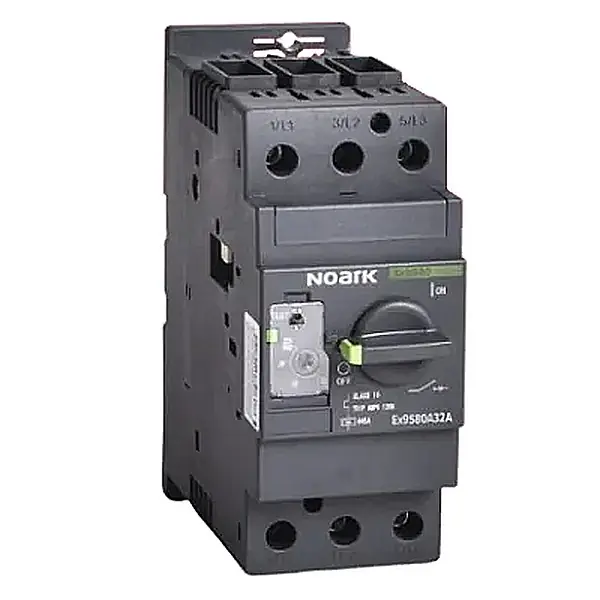

Noark 113834 Ex9S80A 32A průmyslový termomagnetický motorový spouštěč jmenovitý proud Ie 32 A, rozsah vypínacího proudu Ir 2332 A, zkratový proud Ii 445 A.
Manuální motorové spouště Ex9S80A poskytují ochranu proti přetížení, zkratu a výpadku fáze pro třífázové asynchronní motory s nepříliš častým spouštěním. Jsou také vhodné pro ochranu rozvodů elektrické energie nebo je lze použít jednoduše jako izolátor. Správné nastavení nastavitelného proudu při přetížení umožňuje optimalizovat ochranu motoru pomocí jističe. V případě 3P aplikace poskytuje správné nastavení Ir také ochranu proti přetížení způsobenému ztrátou fáze. Funkce kompenzace okolní teploty snižuje vliv okolní teploty. Mechanismus testování uvolnění umožňuje otestovat funkci systému a ovládat mechanismus zámku otočného knoflíku zabraňuje nelegálnímu provozu. Ochranné jističe motoru lze kombinovat s širokou škálou příslušenství včetně pomocných a signálních kontaktů, napěťových spouští a podpěťových spouští. Je možné vytvářet různé kombinace doplňků.
PARAMETRY
| Způsob vypínaní | Termomagnetický |
| S integrovanou podpěťovou spouští | NE |
| Šířka | 55 |
| Tepelná ochrana | ANO |
| Jmenovitý provozní výkon při AC-3, 400 V | 15 |
| Jmenovitá zkratová vypínací kapacita Icu při 400 V, AC | 100 |
| Hloubka | 137 |
| Rozsah nastavení proudu | |
| Jmenovitý trvalý proud Iu | 32 |
| Stupeň krytí (IP) | IP20 |
| Rozsah nastavení nezpožděné zkratové spouště | |
| Detekce výpadku fáze | ANO |
| S integrovaným pomocným spínačem | NE |
| Jmenovité pracovní napětí | |
| Jmenovitý provozní výkon při AC-3, 230 V | 7.5 |
| Konstrukce zařízení | Kompletní zařízení v krytu |
| Počet pólů | 3 |
| Výška | 140 |
| Druh elektrického zapojení hlavního obvodu | Rámová svorka |
| Typ ovládacího prvku | Otočné tlačítko |
